STEROWNIK KOTŁA Z PALNIKIEM PELLET REG-03 RN

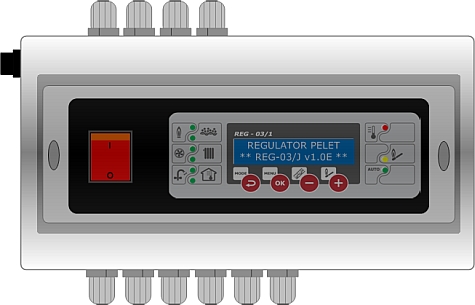

Sterownik palnika pellet REG-03RN



Sterownik REG - 03RN jest nowoczesnym urządzeniem mikroprocesorowym, kontrolującym pracę palnika pelet. Zaimplementowanie zaawansowanych algorytmów sterowania oraz czujnika płomienia zapewnia prostotę obsługi oraz pełną automatyzacje procesu spalania. Zastosowanie dużego wyświetlacza ciekłokrystalicznego oraz dużych przycisków sterujących zapewnia łatwą i przejrzystą interakcje pomiędzy użytkownikiem, a urządzeniem. Sterownik przystosowano również do pracy z pompą centralnego ogrzewania oraz pompą ciepłej wody użytkowej. Dzięki tym dodatkowym funkcjom urządzenie można stosować w rozbudowanych instalacjach centralnego ogrzewania bez dodatkowych urządzeń sterujących. Regulator wyposażony jest również w wejście termostatu pokojowego, które umożliwia zmianę parametru pracy kotła po osiągnięciu danej temperatury w pomieszczeniu.



Podłączenie sterownika do domowej instalacji CO

REG-03 Instalacja



Podłączenie sterownika do palnika Pellet

REG03 Instalacja



FUNKCJE STERUJĄCE:

- sterowanie podajnikiem,

- sterowanie wentylatorem,

- sterowanie zapalarką,

- sterowanie pompą centralnego ogrzewania,

- sterowanie pompą zbiornika ciepłej wody użytkowej,

- dodatkowe wyjście przekaźnikowe pracujące jako termostat (włącz/wyłącz).

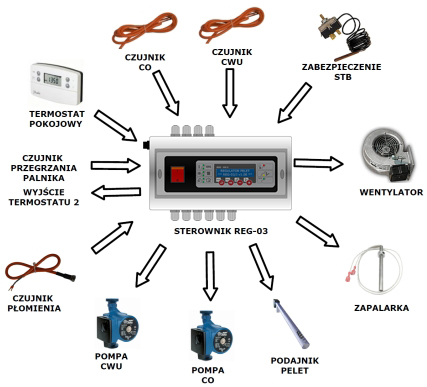

Funkcje sterownika Pellet

REG-03RN Funkcje


GŁÓWNE CECHY STEROWNIKA:

- wyświetlacz ciekłokrystaliczny LCD 2x20,

- przejrzyste menu zapewniające prostą obsługę,

- pełna automatyzacja procesu spalania wraz z automatycznym rozpalaniem,

- zabezpieczenia przed przegrzaniem,

- dodatkowe zabezpieczenie przed przegrzaniem dla kotła (STB) oraz dla palnika,

- możliwość podpięcia termostatu pokojowego.



W SKŁAD ZESTAWU STEROWNIKA WCHODZI:

- instrukcje użytkownika i serwisowa, schemat podłączeniowy,

- sterownik REG-03RN,

- komplet kabli zasilających (zasilanie, podajnik, wentylator, pompa CO, pompa CWU),

- komplet czujników CO, CWU oraz płomienia,

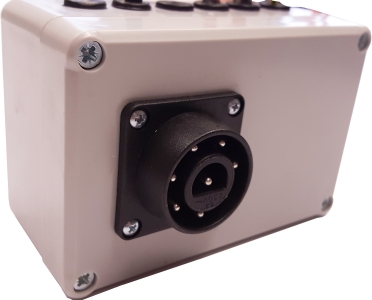

- przewody wraz z wtyczkami i puszką podłączeniowa do palnika.



 REG03RNREG-03 Czujnik płomieniaREG-03 Czujniki temperaturyREG-03 Kabele zasilająceREG-03RN Puszka podłączeniowa



UWAGA!!!

Dla sterowników REG-03 dostępne są różne oprogramowania. Prosimy o kontakt z nami.

Dostępne są następujące wersje:

- oprogramowanie z jednym podajnikiem,

- oprogramowanie z dwoma podajnikami,

- oprogramowanie dla piekarni/suszarni.





PLIKI DO POBRANIA



PDF

Instrukcja obsługi
REG-03RN

(polska)



PDF

Instrukcja obsługi
REG-03RN

(angielska)


PDF

Instrukcja obsługi
REG-03RN

(rosyjska)
