STEROWNIK ZAWORÓW MIESZAJĄCYCH REG-18

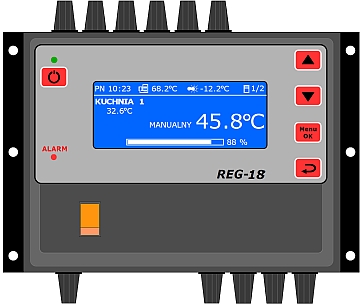

Sterownik zaworów mieszających REG-18





Sterownik REG - 18 jest mikroprocesorowym regulatorem temperatury pokojowej dla instalacji ogrzewania wyposażonego w zawór mieszający z siłownikiem elektrycznym. Za pomocą regulatora można wprowadzać (programować) różne wartości zadanej temperatury — zarówno dla poszczególnych pór dnia jak i dla poszczególnych dni tygodnia. Dodatkową możliwością sterownika jest automatyczne dostosowanie grzania do warunków panujących na zewnątrz budynku. Aby zapewnić lepszy komfort użytkowania regulator wyposażono w szereg dodatkowych funkcji, która umożliwiają dostosowania regulatora do własnych wymagań: np. zmiana nazewnictwa zaworów, automatyczna prezentacja pomiarów. Wyposażenie regulatora w dodatkowe czujniki lub termostat pokojowy umożliwia dokładniejszą kontrolę temperatury wewnątrz pomieszczenia.

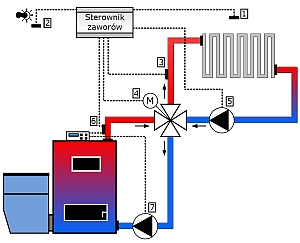

REG18Schemat



1. Czujnik temperatury pokojowej lub termostat pokojowy,

2. Czujnik temperatury zewnętrznej (pogodowy),

3. Czujnik temperatury wody grzewczej za zaworem mieszającym,

4. Siłownik zaworu mieszającego,

5. Pompa CO dla obiegu za zaworem mieszającym,6.

6. Czujnik temperatury kotła CO,

7. Pompa CO dla obiegu przed zaworem mieszającym (kocioł).




FUNKCJE STERUJĄCE:

- sterowanie zaworem mieszającym 3- lub 4- drogowym bez sprężyny zwrotnej,

- sterowanie pompą zaworu mieszającego.




GŁÓWNE CECHY STEROWNIKA:

- wyświetlacz graficzny 192x64px

- przejrzyste graficzne menu zapewniające prostą obsługę,

- zmiana nazw zaworów,

- sterowanie pogodowe, czasowe oraz manualne,

- sterowanie za pomocą termostatu pokojowego (czujnik temperatury lub moduł zewnętrzny termostatu),

- zabezpieczenia przed przegrzaniem,

- funkcja anty-stop zapobiegająca korozji pomp oraz zaworów,

- sterownik obsługuje dwa zawory mieszające i dwie pompy.



PLIKI DO POBRANIA



PDF

Instrukcja obsługi
REG-18
