 STEROWNIK PALNIKA PELLET  REG-300

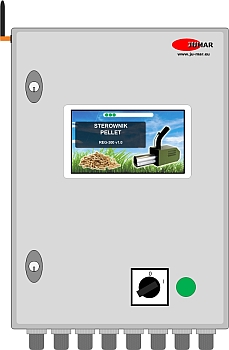

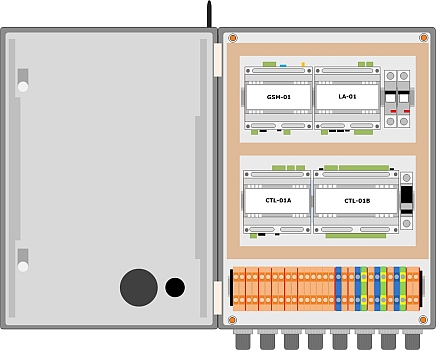

Sterownik palnika pellet REG-300         Sterownik palnika pellet REG-300



Sterownik REG - 300 jest nowoczesnym urządzeniem mikroprocesorowym, kontrolującym pracę palnika pellet. Zaimplementowanie zaawansowanych algorytmów sterowania, sondy lambda, czujnika kominowego oraz czujnika płomienia zapewnia prostotę obsługi oraz pełną automatyzacje procesu spalania. Zastosowanie dużego wyświetlacza graficznego (7") zapewnia łatwą i przejrzystą interakcje pomiędzy użytkownikiem, a urządzeniem.



WYJŚCIA STERUJĄCE:

- sterowanie podajnikiem zasypowym,

- sterowanie podajnikiem wewnętrznym palnika,

- sterowanie wentylatorem,

- sterowanie zapalarką,



GŁÓWNE CECHY STEROWNIKA:

inteligentne sterowanie palnikiem,

- pełna automatyzacja procesu spalania wraz automatycznym rozpalaniem,

- sonda Lambda*,

- czujnik temperatury spalin,

- czujnik temperatury powrotu,

- czujnik płomienia,

- czujnik temperatury palnika,

- sterowanie zewnętrzne (za pomocą innego kontrolera temperatury),

- regulacja obrotami wentylatora,

- zabezpieczenia przed przegrzaniem,

- współpraca z różnymi czujnikami temperatury (do 120C oraz do 500C),

- pomiar prądów wyjść sterujących,

- detekcja uszkodzenia/rozłączenie elementu wykonawczego (podajników/wentylatora/zapalarki),

- powiadamianie SMSem o awarii*,

- pełna kontrola palnika poprzez komputer PC podłączony do internetu* lub port szeregowy RS232.



*jeśli zainstalowany moduł.

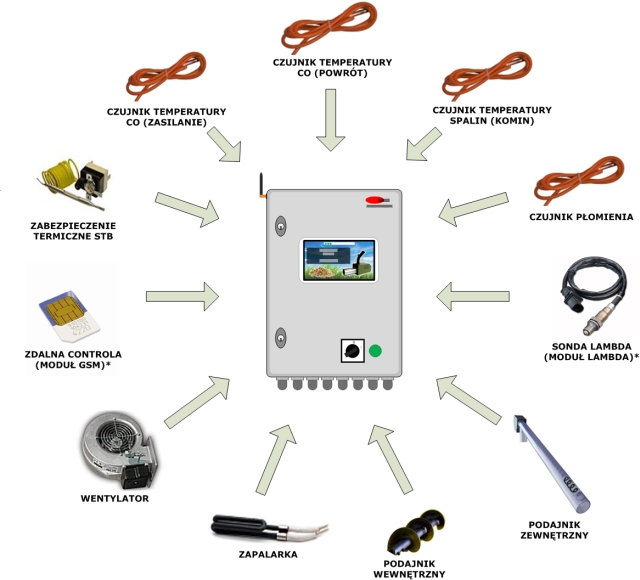

REG-300 Podłączenie

WYŚWIETLACZ LCD

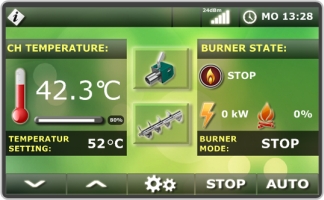

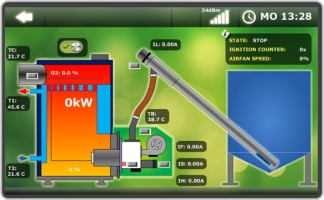

Sterownik REG - 300 wyposażony jest w 7" kolorowy, dotykowy wyświetlacz LCD. Panel może być zamontowany bezpośrednio na szafie sterującej lub poza nią (maksymalna odległość od szafy sterującej - 50m).

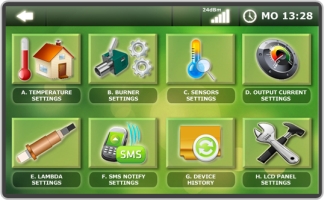

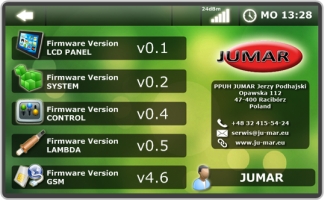

     REG-300 Menu REG-300 Menu

    REG-300 MenuREG-300 Menu



APLIKACJA PC

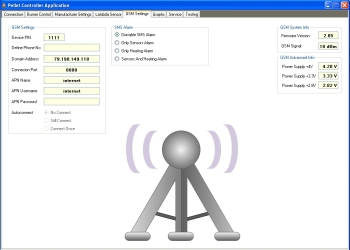

Sterownik REG-300 można kontrolować również za pomocą komputera klasy PC wyposażonego w odpowiednie oprogramowanie oraz port szeregowy RS232 lub internet (jeśli podłączony moduł GSM do sterownika). Aplikacja pozwala na pełną kontrolę urządzenia: odczyt czujników, nastawa wszystkich parametrów*, resetowanie błędów, odczyt logów (historia błędów), graficzna analiza spalania (wykresy).

 *tylko serwis (za pomocą kodu serwisowego)

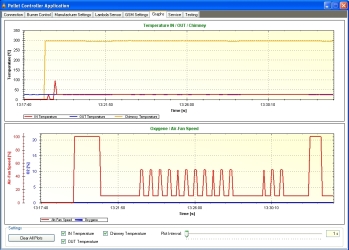

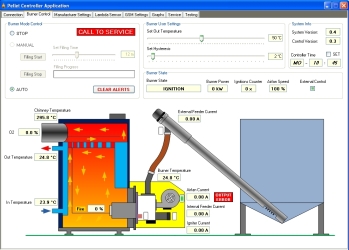

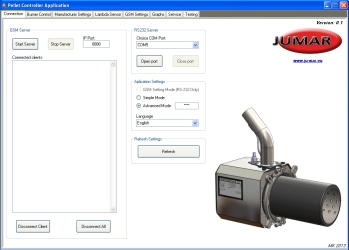

REG-300 Aplikacja PC REG-300 Aplikacja PC

REG-300 Aplikacja PC REG-300 Aplikacja PC



W SKŁAD ZESTAWU STEROWNIKA WCHODZI:

- instrukcje użytkownika i serwisowa, schemat podłączeniowy,
- sterownik REG-300,
- moduł sondy Lambda wraz z sondą*,
- moduł kontroli zdalnej GSM*
- oprogramowanie PC,
- komplet kabli zasilających (zasilanie, podajnik zewnętrzny, podajnik wewnętrzny, wentylator),

- komplet czujników CO, czujnik temperatury spalin, czujnik płomienia, czujnik palnika,
- przewody wraz z wtyczkami i puszką podłączeniowa do palnika.

*jeśli zainstalowany moduł

REG-300   REG-300 Czujnik płomienia  REG-300 Czujnik temperatury REG-300 Kabel
 REG-300  Czujnik płomienia  Czujniki temperatury  Kable zasilające

REG-300 Sonda Lambda REG-300 Karta SIM REG-300 Instrukcja obsługi REG-300 Płyta CD

Sonda Lambda*
(moduł + sonda)

 Moduł GSM* Instrukcje obsługi

Płyta CD
z oprogramowaniem





PLIKI DO POBRANIA

PDF

Instrukcja obsługi
REG-300

(polska)

  PDF

Instrukcja obsługi
GSM-01

(polska)

  PDF

Instrukcja obsługi
programu CTR-01

(polska)


PDF

Broszura reklamowa
REG-300

(polska)

 PDF

Broszura reklamowa
REG-300

(angielska)
