STEROWNIK KOTŁA Z PALNIKIEM PELLET REG-30 RN

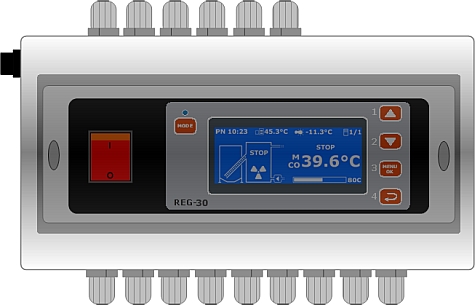

REG30RN





Sterownik REG - 30RN jest nowoczesnym urządzeniem mikroprocesorowym, kontrolującym pracę palnika pellet. Zaimplementowanie zaawansowanych algorytmów sterowania oraz czujnika płomienia zapewnia prostotę obsługi oraz pełną automatyzacje procesu spalania. Zastosowanie dużego wyświetlacza graficznego zapewnia łatwą i przejrzystą interakcje pomiędzy użytkownikiem, a urządzeniem. Na ekranie wyświetlane są schematy instalacji hydraulicznej oraz kotła CO. Sterownik przystosowano również do pracy z pompą centralnego ogrzewania. Do sterownika istnieje możliwość podłączenia dodatkowych układów sterujących tj. moduł pompy CWU (sterowanie pompą ciepłej wody użytkowej, cyrkulacyjnej oraz pompy ogrzewania podłogowego) oraz moduły zaworów mieszających (sterownik siłownika zaworów i pompy). Podłączenie dodatkowych układów powoduje automatyczne uaktywnienie dodatkowych funkcji sterujących.





FUNKCJE STERUJĄCE:

- sterowanie podajnikiem,

- sterowanie wentylatorem,

- sterowanie zapalarką,

- sterowanie pompą centralnego ogrzewania,

- sterowanie pompą zbiornika ciepłej wody użytkowej*,

- sterowanie pompą cyrkulacyjną dla zbiornika ciepłej wody użytkowej*,

- sterowanie pompą dla podłogowego systemu grzewczego*,

- sterowanie zaworem mieszającym wraz z pompą mieszającą (do 3 sztuk)*,


 *po podłączeniu dodatkowych modułów sterujących



GŁÓWNE CECHY STEROWNIKA:

- wyświetlacz graficzny LCD 192x64,

- przejrzyste animowane menu zapewniające prostą obsługę,

- instalacje hydrauliczne na ekranie LCD,

- trzy rodzaje ustawień temperatur: manualny, czasowy, pogodowy,

- cztery temperaturowe programy czasowe z tygodniowym kalendarzem,

- możliwość podpięcia termostatu pokojowego,

- pełna automatyzacja procesu spalania wraz automatycznym rozpalaniem,

- zabezpieczenia przed przegrzaniem,

- czujnik płomienia,

- czujnik temperatury zewnętrznej,

- czujnik temperatury wody grzewczej,

- regulacja obrotami wentylatora,

- system komunikacji pomiędzy dodatkowymi modułami,

- współpraca pomiędzy dodatkowy modułem pomp: ciepłej wody użytkowej, cyrkulacji i podłogówki,

- współpraca pomiędzy dodatkowymi modułami zaworów mieszających: mieszacz i pompa,

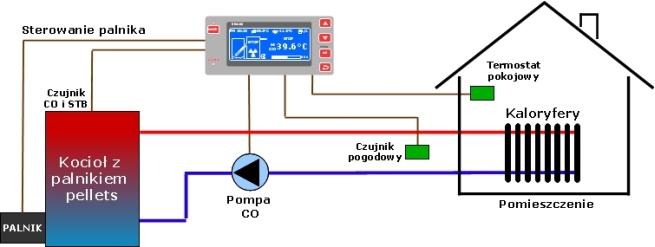

Podłączenie sterownika do domowej instalacji CO

REG30Instalacja

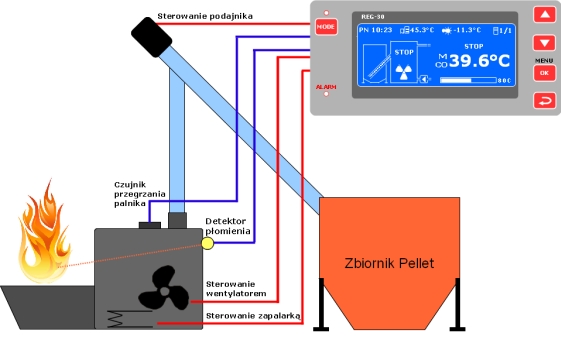

 Podłączenie sterownika do palnika Pellet

REG30Palnik

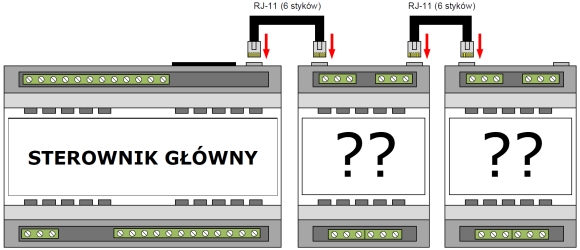

Podłączenie modułów dodatkowych do sterownika

REG 30D





W SKŁAD PODSTAWOWEGO ZESTAWU WCHODZI:

- sterownik REG-30;

- instrukcja użytkownika i serwisowa;

- komplet kabli zasilających (zasilanie, podajnik, wentylator, pompa CO);

- komplet czujników CO, pogodowy oraz płomienia;

- przewody wraz z wtyczkami i puszką podłączeniowa do palnika;



 REG30Sterownik REG30Puszka REG30Plomien REG30Kabel REG30Temp REG30Instrukcja





W SKŁAD DODATKOWEGO MODUŁU CWU WCHODZI:

- moduł rozszerzający CWU dla sterownika REG-30;

- instrukcja użytkownika;

- komplet kabli zasilających (pompa CWU, pompa cyrkulacyjna, pompa podłogowa);

- kabel interfejsowy (podłączenie modułu CWU do modułu podstawowego);

- komplet czujników temperatury CWU oraz dla cyrkulacji;



REG30CWU REG30Kabel REG30Temp REG30Instrukcja





W SKŁAD DODATKOWEGO MODUŁU ZAWORÓW WCHODZI:

- moduł rozszerzający zaworu mieszającego dla sterownika REG-30;

- instrukcja użytkownika;

- komplet kabli zasilających (pompa zaworu, siłownik mieszacza);

- kabel interfejsowy (podłączenie modułu zaworu do modułu podstawowego);

- czujnik temperatury dla zaworu;



REG30MIX REG30Kabel REG30Temp REG30Instrukcja




PLIKI DO POBRANIA


PDF

Instrukcja obsługi
REG-30

(polska)

  PDF

Instrukcja obsługi
REG-30 moduł CWU

(polska)

  PDF

Instrukcja obsługi
REG-30 moduł MIX

(polska)


PDF

Broszura reklamowa
REG-30

(polska)

 PDF

Broszura reklamowa
REG-30

(angielska)






GALERIA PRODUKTU

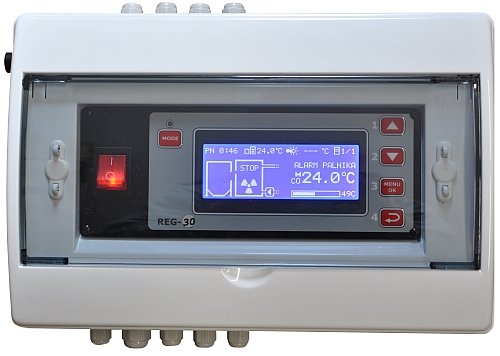

  • REG 30RNA1

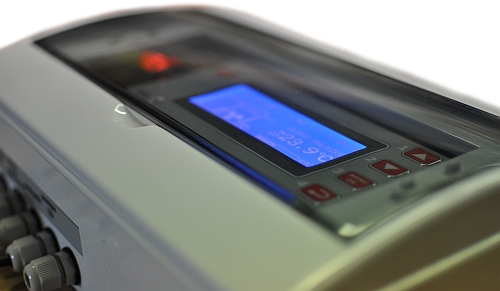

  • REG 30RNA2

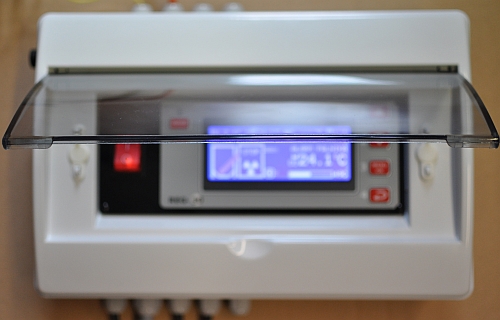

  • REG 30RNA3

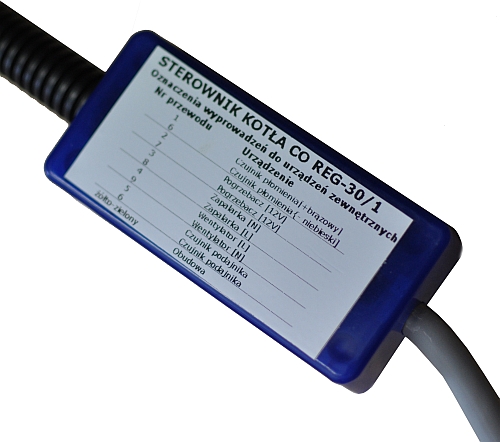

  • REG 30RNA4

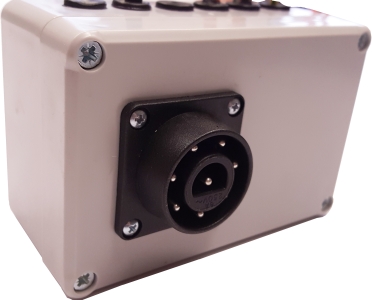

  • REG 30RNA5
